Nell’ambito del Progetto OP/578: "Controllo dei processi idromorfologici e biologici dell'ecosistema intertidale della laguna di Venezia ai sensi della Direttiva 2000/60/CE e del D.M. 260/2010” TEMA è stata incaricata della esecuzione del rilievo topografico e batimetrico della intera Laguna di Venezia finalizzato alla determinazione della estensione degli habitat intertidali (barene, velme e spiagge emerse), e delle relative strutture morfologiche (fondali a marea, canali principali e secondari, fondali interessati dai lavori di costruzione delle Bocche di Porto fino alle principali diramazioni dei canali).
As part of the OP/578 Project: "Control of the hydromorphological and biological processes of the intertidal ecosystem of the Venice lagoon under Directive 2000/60 / EC and Ministerial Decree 260/2010" TEMA was in charge of the execution of the topographic and bathymetric survey of the entire Venice Lagoon aimed at determining the extent of the intertidal habitats (sandbanks, mudflats and emerged beaches), and the related morphological structures (tidal bottoms, main and secondary channels, bottoms affected by the construction works of the inlets up to the main branches of the canals).
Le attività complessive di rilevamento, eseguite completamente da TEMA, sono suddivise in tre macro-categorie:
1) Rilievo topo-batimetrico delle Bocche di Porto (Chioggia, Lido, Malamocco) con tecnologia MBES (MultiBeam Echosounding System) ad alta risoluzione a copertura totale, al fine di ottenere il modello tridimensionale per l’analisi evolutiva della morfologia del fondale.
2) Rilievo topo-batimetrico dei canali navigabili con sistema MBES a tecnologia interferometrica, a copertura totale fino alla batimetrica -1.50m lmm, e con tecnologia SBES per sezioni trasversali. La rete di canali complessivamente rilevata ammonta a 450km.

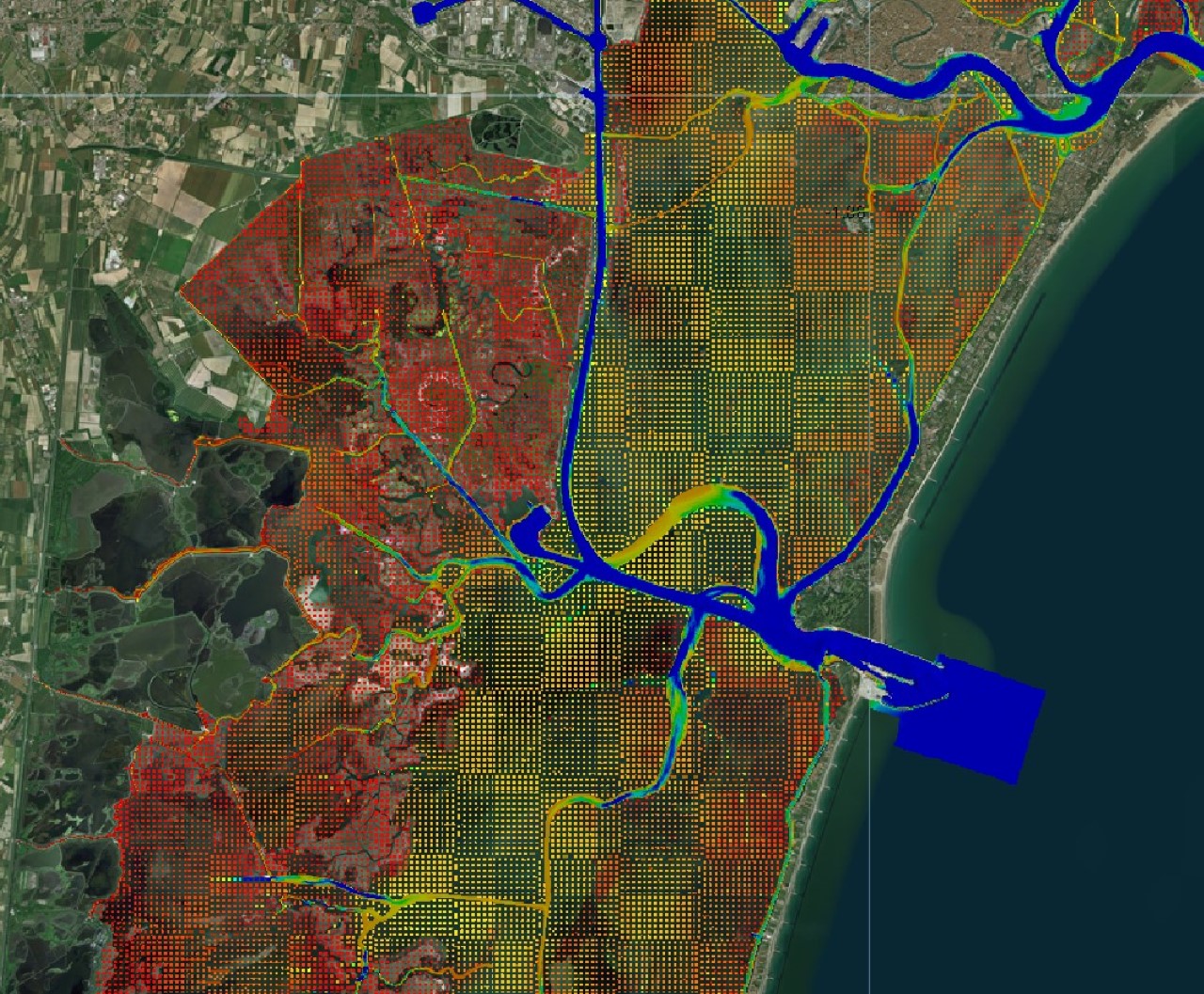

3) Rilievo topo-batimetrico delle barene, delle velme, delle parti emerse e sommerse della laguna di Venezia della Laguna di Venezia, con esclusione delle isole, del centro storico e delle valli da pesca, per un totale di 368 kmq.
The overall survey activities, completely executed by TEMA, were divided in three main categories:

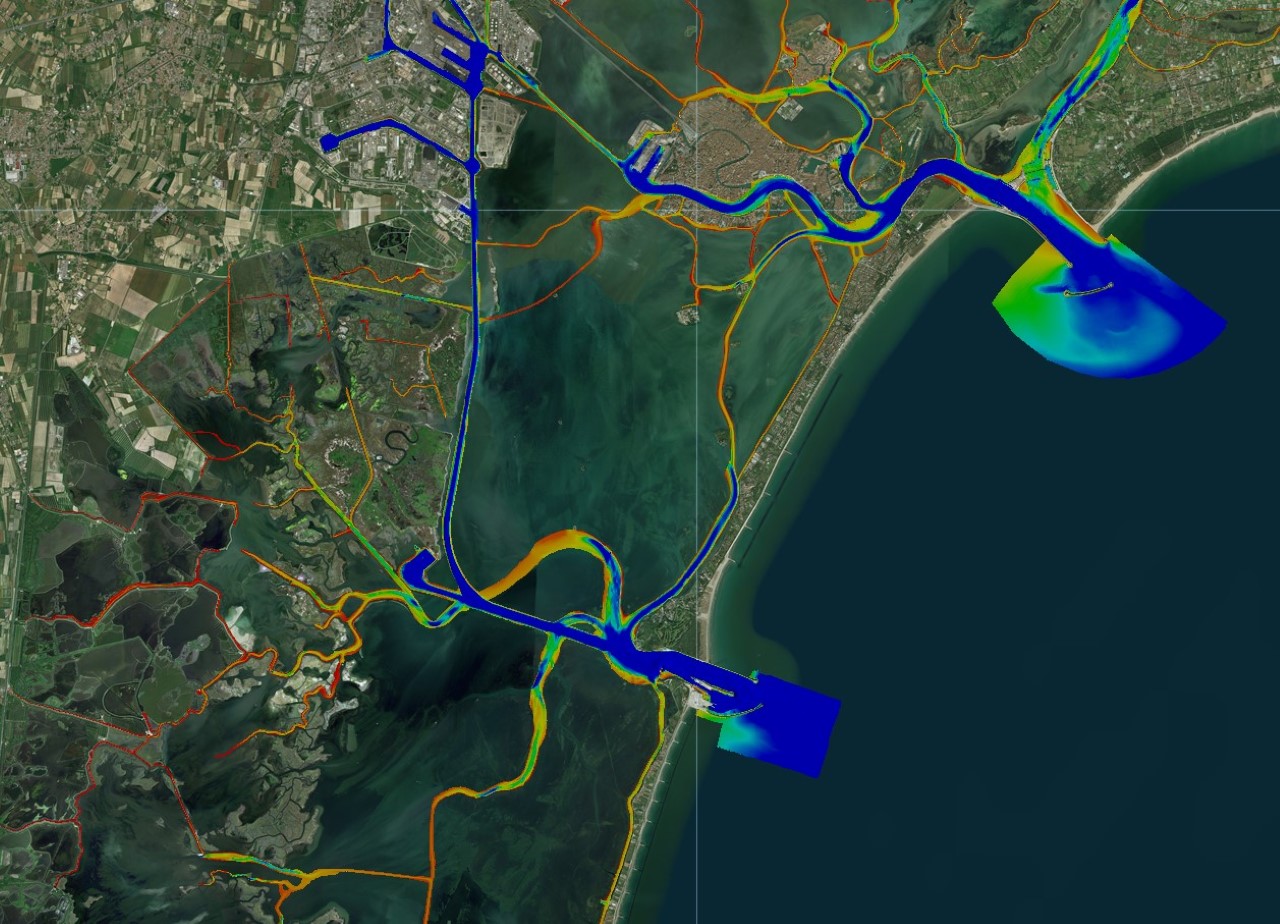

1) Topo-bathymetric survey of the lagoon inlets of Chioggia, Malamocco and Lido, performed with MBES technology with full coverage of the seabed to obtain a high resolution DTM

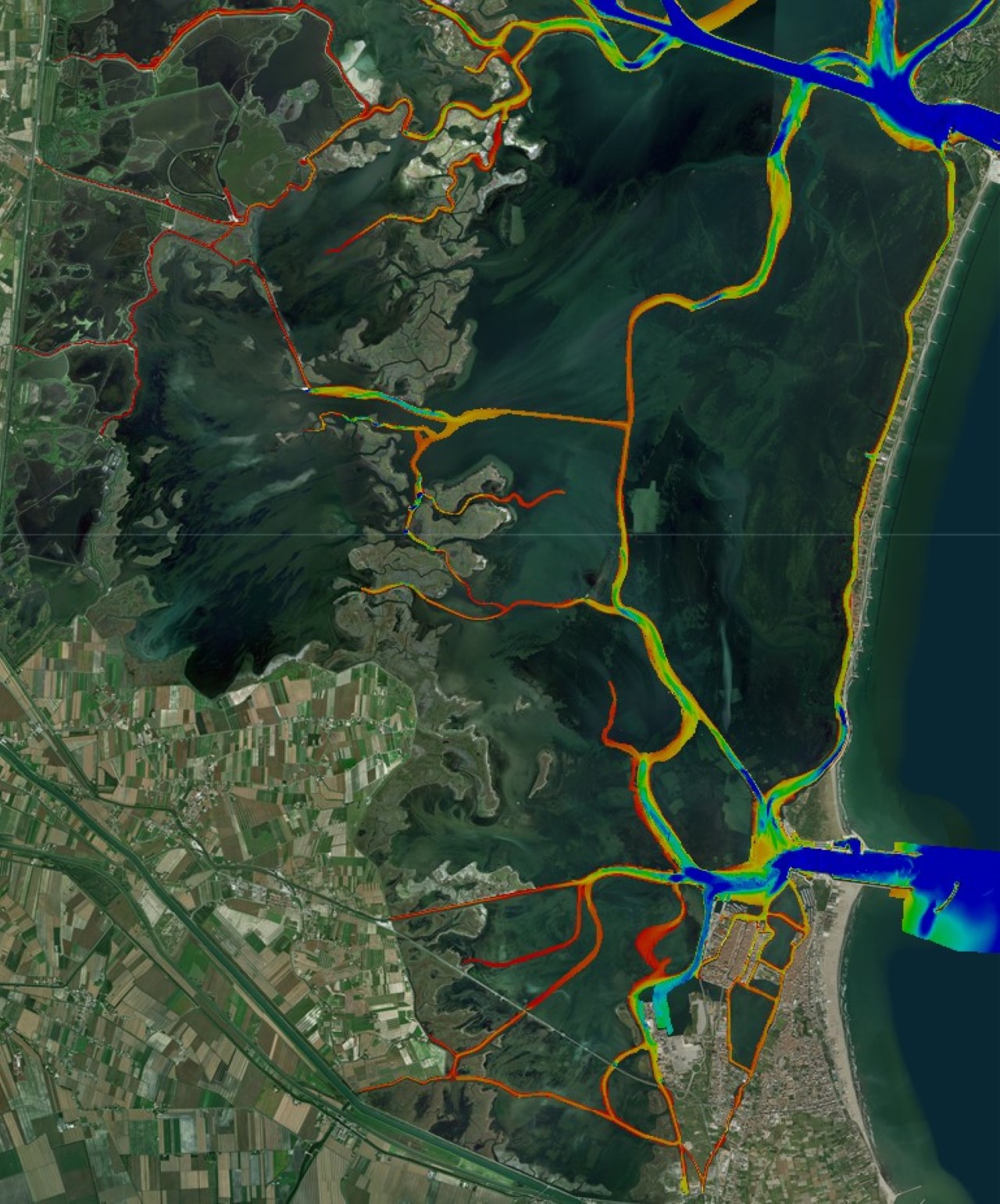

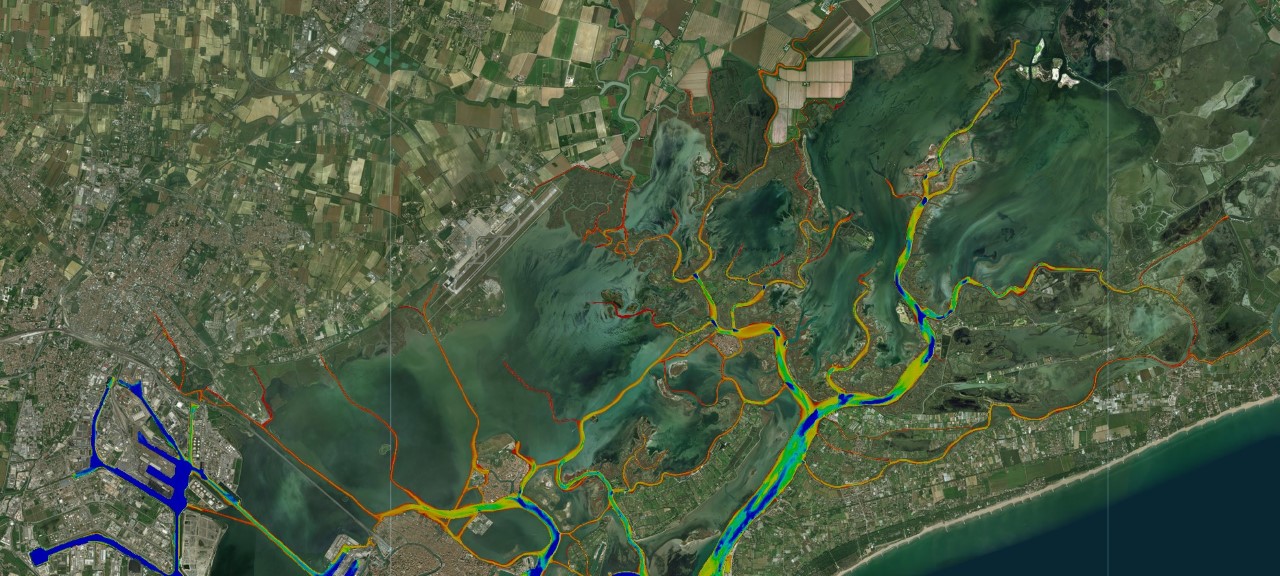

2) Topo-bathymetric survey of the lagoon channels with interferometric sonar, at full coverage of seabed up to -1.50m MSL water depth and with SBES technology along cross-sections. The overall survey of channels consisted in 450km.

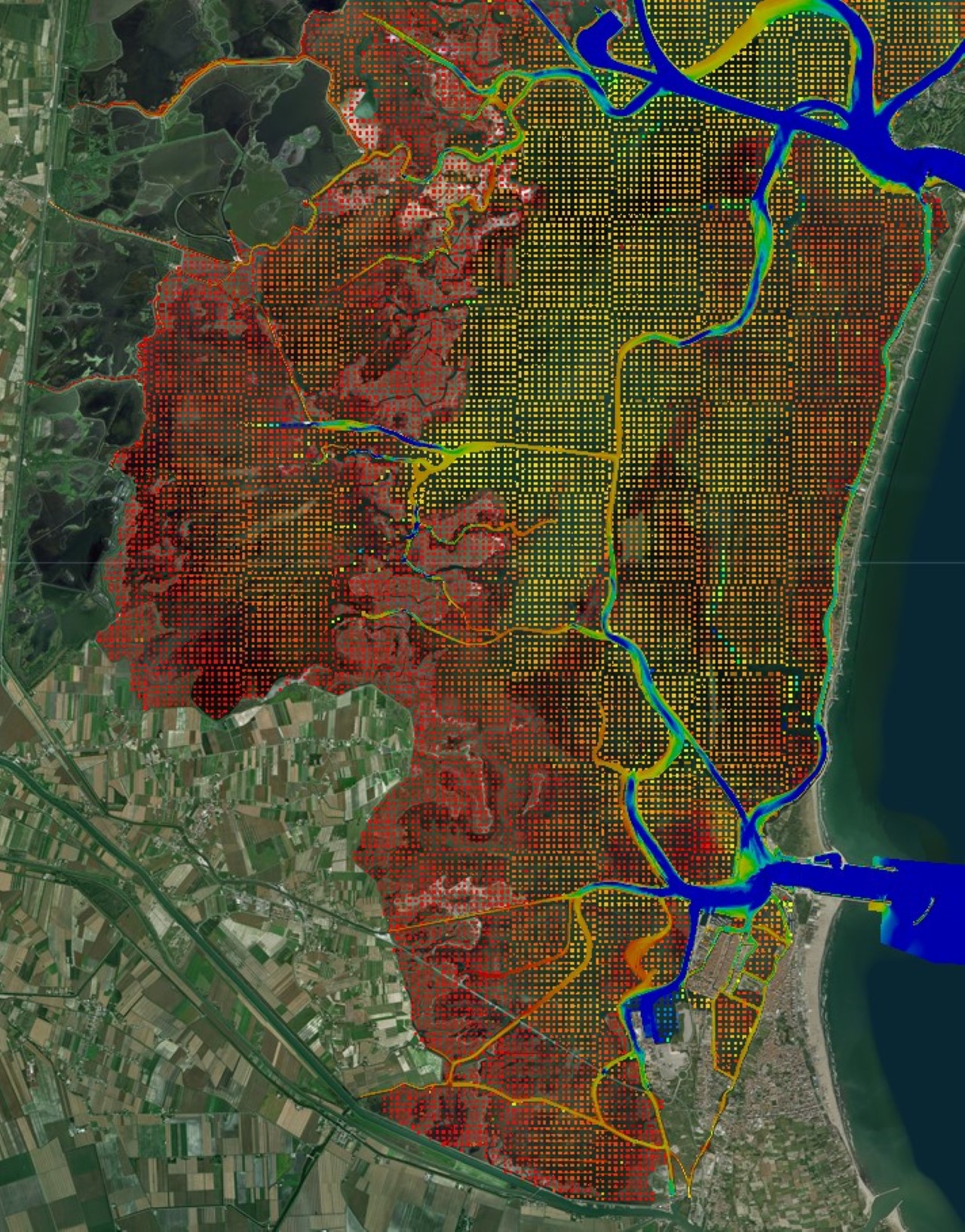

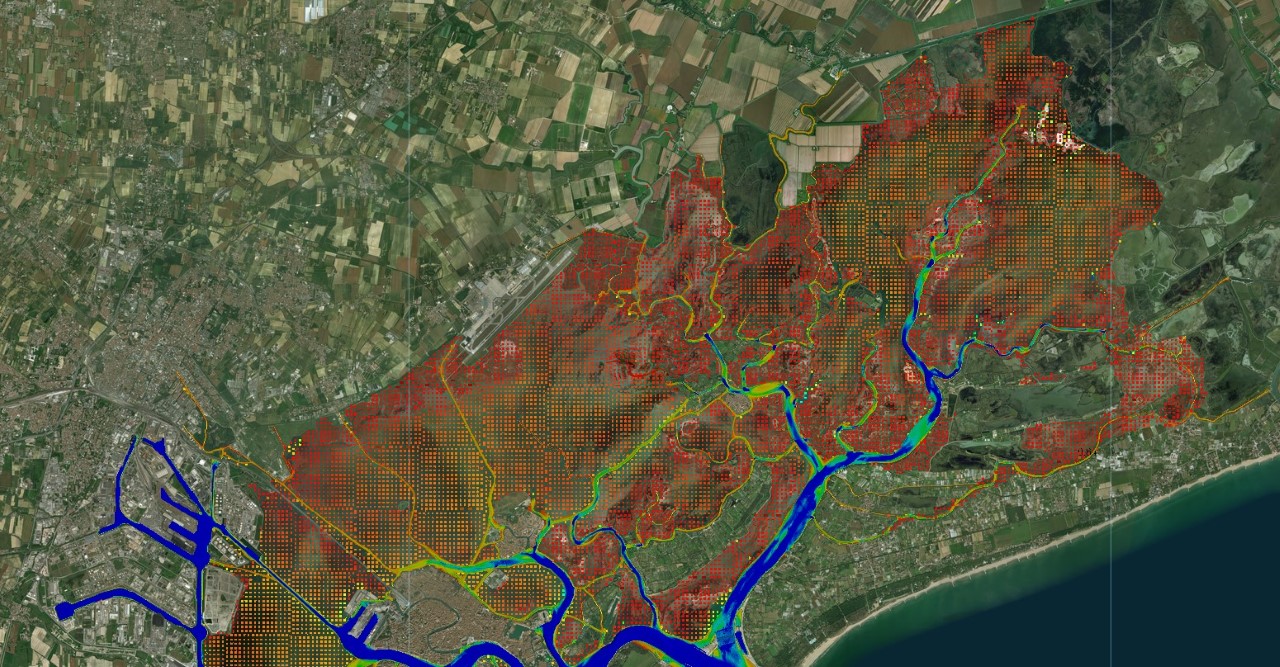

3) Topo-bathymetric survey of “barene” - “velme” (typical lagoon morphological features), emerged and underwater land of the Venice Lagoon, for a total amount 368 sq km.
Il lavoro è iniziato nel giugno 2016 e completato nel gennaio 2019.
The job started in June 2016 and completed in January 2019.
I rilevamenti delle Bocche di Porto sono stati eseguiti con l’impiego di:

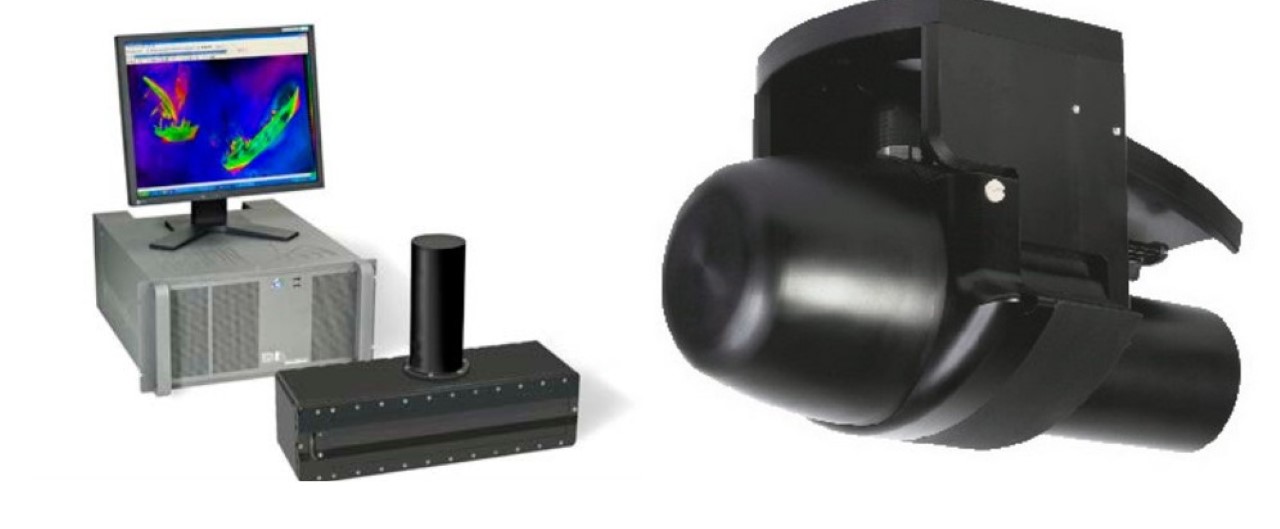

• sistemi Multibeam NORBIT IWBMS e RESON 8125
• sistemi inerziali APPLANIX POS MV Wavemaster II operanti in RTK e PPK
• imbarcazioni idrografiche pre-calibrate
• sonde e profilatori RESON e VALEPORT
• suite idrografica TELEDYNE PDS
The survey of the lagoon inlets were realized with
• Multibeam systems NORBIT IWBMS and RESON 8125
• Inertial Systems APPLANIX POS MV Wavemaster II working in RTK and PPK

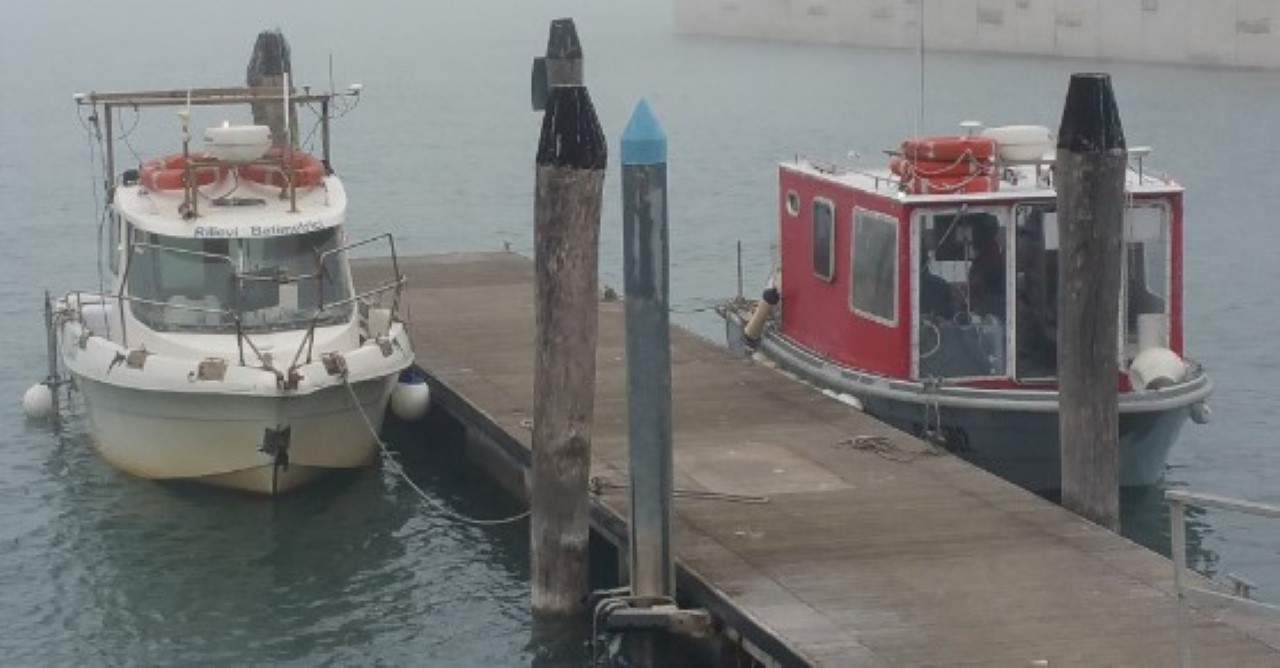

• pre-calibrated hydrograpohic boats
• RESON and VALEPORT SVP profilers and CTD
• Hydrographic suite TELEDYNE PDS

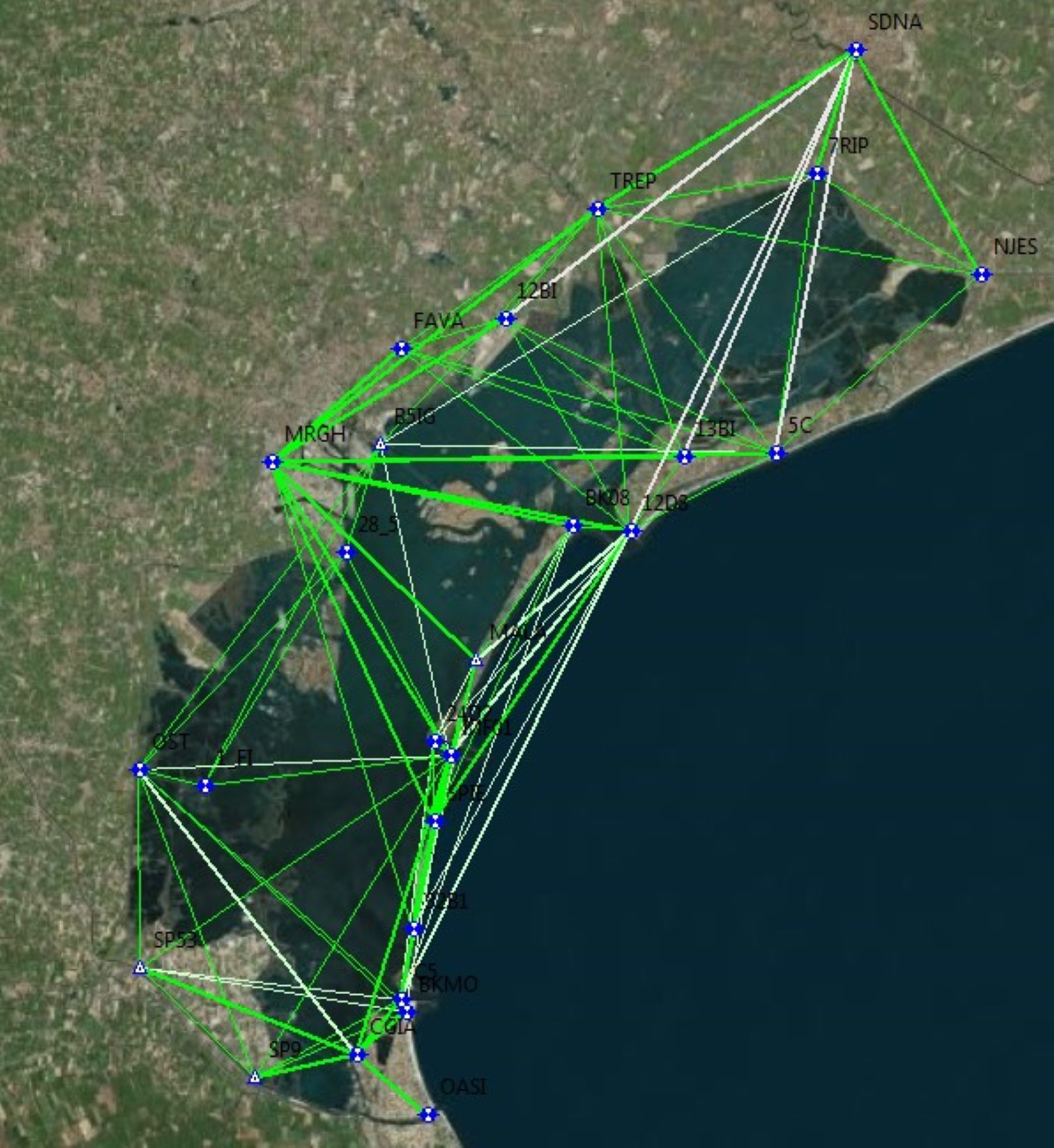

Preliminarmente alle attività 2 e 3, è stata realizzata una rete geodetica complessiva della Laguna Veneta, vincolata altimetrica al livello sistema altimetrico nazionale IGMI.
Prior to start with waterways and shallow waters surveys, a complete geodetic network of the Venice lagoon has been performed, altimetrically referred to Italian National Grid (IGMI)
Una volta stabilito il sistema di riferimento altimetrico, i rilevamenti della rete di 450km dei canali navigabili sono stati eseguiti con l’impiego di:
• sistema interferometrico ITER BATHYSWATH 1 a doppia testa e sistema MBES NORBIT IWBMS
• sistemi inerziali APPLANIX POS MV Wavemaster II operanti in RTK e PPK
• imbarcazioni idrografiche pre-calibrate
• sonde e profilatori RESON e VALEPORT
• suite idrografica TELEDYNE PDS
Lungo le sezioni trasversali, i rilevamenti sono stati integrati con sistema idroacustico Singlebeam (SBES) integrato con sensore di moto, girobussola, sistema di posizionamento GNSS RTK e sistema di navigazione.
Once the altimetric reference system was established, the surveys of the 450km Lagoon Waterways Network were realized with

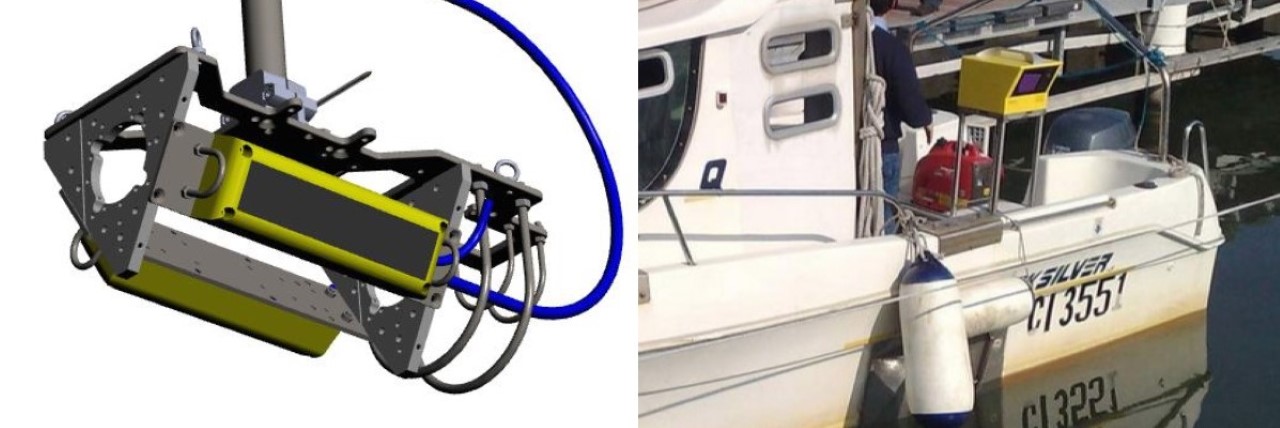

• Interferometric sonar ITER BATHYSWATH 1 and NORBIT IWBMS
• Inertial Systems APPLANIX POS MV Wavemaster II working in RTK and PPK
• pre-calibrated hydrograpohic boats
• RESON and VALEPORT SVP profilers and CTD
• Hydrographic suite TELEDYNE PDS
Along cross-sections, the survey were performed with SBES system, integrated with GNSS RTK, gyrocompass and motion sensor.
Il rilevamento dei bassifondali, delle barene, delle velme e delle parti emerse è stato eseguito con diverse metodologie, in funzione degli ambienti estremamente diversificati che compongono la laguna. In particolare sono stati impiegati:
• sistemi batimetrici (SBES) su imbarcazioni idonee alla navigazione in bassissimi fondali
• sistemi topografici con operatori appiedati e ricevitori GNSS RTKK
• laserscanner in modalità mobile da imbarcazione
• sistema fotogrammetrico installato su drone operante con posizionamento GNSS RTK/PPK
•sistema LIDAR installati su drone operante con posizionamento GNSS RTK/PPK, sensore di moto e heading

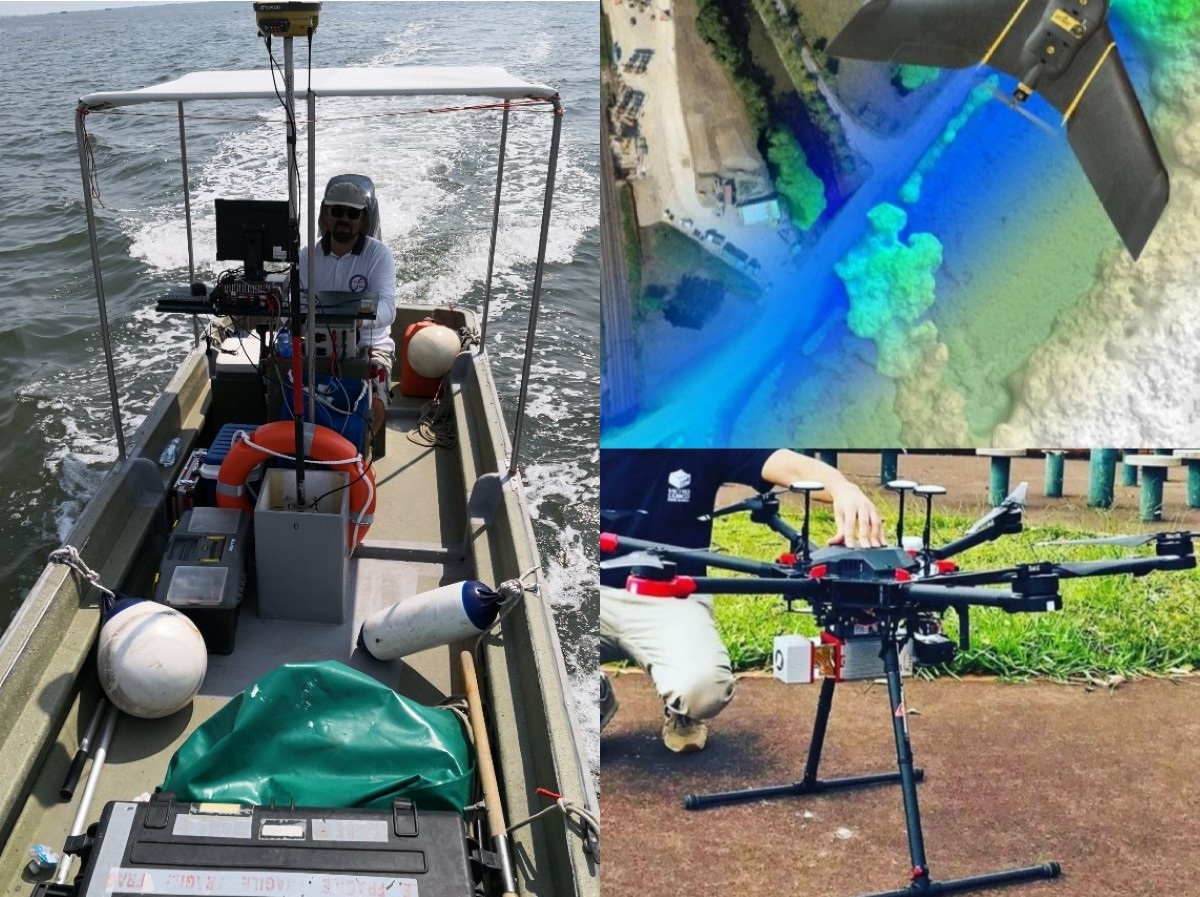

The surveys of very shallow waters, emerged land, surfzone, “velme” and “barene”, were realized applying different survey methodology and techniques, depending on the environment investigated:
• SBES echosounders installed on hydrographic boat able to navigate in 15cm depth
• Topographic survey with walking operators equipped with GNSS RTK
• Mobile Laser scanner from hydrographic boat
• Photogrammetric system installed on drones equipped with GNSS RTK/PPK positioning system
• LIDAR system installed on drones equipped with GNSS RTK/PPK positioning system
